定格推力6吨以上,小型轻量的电动动力缸U系列。(大容量:58.8kN以上)
・轻量·紧凑:
采用新开发的高性能滚珠丝杆和强化轴承,将现有产品(T系列)的全长降低10%,质量减低35%.小型轻量,易于替换油压动力缸。
・产品种类丰富:
定格推力扩大至50吨,最大可替换内径250mm的油压动力缸。
・提高成本效益:
小型轻量化的零部件降低了原有产品的成本。而且由于动力缸为电动式,与液压式相比,节电效果大,可大幅度削减电力用量。
LPUB6000S5
LPUB6000S10
LPUB6000S15
LPUB6000L5
LPUB6000L10
LPUB6000L15
LPUB6000M5
LPUB6000M10
LPUB6000M15
LPUB6000H5
LPUB6000H10
LPUB6000H15
LPUC8000S5
LPUC8000S10
LPUC8000S15
LPUC8000L5
LPUC8000L10
LPUC8000L15
LPUC8000M5
LPUC8000M10
LPUC8000M15
LPUC8000H5
LPUC8000H10
LPUC8000H15
使用AC交流电源,中等推力的动力缸。(中等容量,39.2kN以下。)
・两个安全机构:
可根据保护方式选择类型。TB型装有湿式打滑离合器。TC类型装有推力检测限位开关。
・丰富品种:
标准机型种类多样, 可对应不同的用途、推力、速度。
推力可从2.45kN~39.2kN之内,速度可从9mm/s~120mm/s内选择。
・切实运行:
内置可靠性高的安全装置,可有效对应过载。
・丰富的选配件:
行程调整限位开关有外置和内置2种,行程传感器为电位器方式及旋转编码器方式的2种
速度行程
mm带湿式滑动离合器带推力检测装置
LPTB1000S2 LPTC1000S2
LPTB1000S3 LPTC1000S3
LPTB1000S4 LPTC1000S4
LPTB1000S5 LPTC1000S5
LPTB1000S6 LPTC1000S6
LPTB1000S8 LPTC1000S8
LPTB1000S10 LPTC1000S10
LPTB1000L2 LPTC1000L2
LPTB1000L3 LPTC1000L3
LPTB1000L4 LPTC1000L4
LPTB1000L5 LPTC1000L5
LPTB1000L6 LPTC1000L6
LPTB1000L8 LPTC1000L8
LPTB1000L10 LPTC1000L10
LPTB1000M2 LPTC1000M2
LPTB1000M3 LPTC1000M3
LPTB1000M4 LPTC1000M4
LPTB1000M5 LPTC1000M5
LPTB1000M6 LPTC1000M6
LPTB1000M8 LPTC1000M8
LPTB1000M10 LPTC1000M10
H200LPTB1000 H2LPTC1000H2
300LPTB1000H3 LPTC1000H3
400LPTB1000H4 LPTC1000H4
500LPTB1000H5 LPTC1000H5
600LPTB1000H6 LPTC1000H6
800LPTB1000H8 LPTC1000H8
1000LPTB1000H10 LPTC1000H10
可使用AC交流电源的小推力动力缸。(容量3.00kN以下。)
・丰富品种:
基本型有630种,加上选配件后标准化机型可达约9000种。
・稳定的高效率·长寿命:
使用为动力缸专门设计的调心型梯形螺杆(中心螺杆)和与之匹配的优质螺母材料,以实现稳定的高效率和长寿命。
・可根据用途选择螺杆的种类。:
一般使用梯形螺杆。用于高速,高频度运行时,请考虑使用滚珠丝杆类型。
・肃静运行:
通过静音DC电机驱动时,可大幅减低启动·停止时的噪音。
・出色的恒速性:
不受负载变化的影响,实现稳定转速。
基本型
直线型
LPGA150LT1
LPGA150LT2
LPGA150LT3
LPGA150LT4
LPGA150LT5
LPGA150LT6
LPGA150LT8
LPGA150LT10
LPGA150LT12
LPGA150MT1
LPGA150MT2
LPGA150MT3
LPGA150MT4
LPGA150MT5
LPGA150MT6
LPGA150MT8
LPGA150MT10
LPGA150MT12
LPGA150HT1
LPGA150HT2
LPGA150HT3
LPGA150HT4
LPGA150HT5
LPGA150HT6
LPGA150HT8
LPGA150HT10
LPGA150HT12

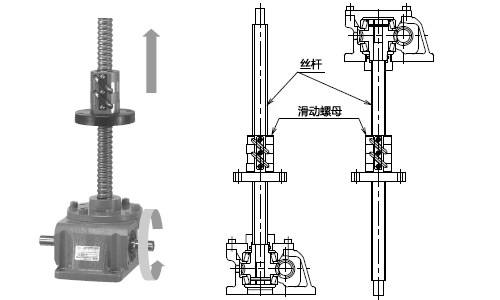

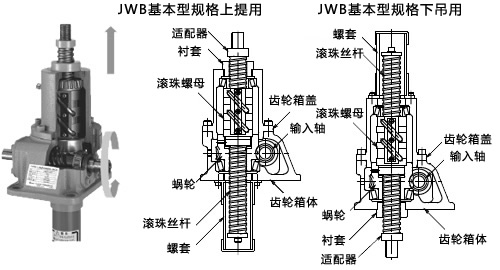

JWB(滚珠丝杆类型)是适于中速运行的动力千斤顶。
主要构件是精密滚珠丝杆和高精度蜗轮齿轮。
用于中速运行的用途,采用滚珠丝杆,高效率,长使用寿命。
JW | B | 050 | U | S | H | 10 | U |
| 系列名 动力千斤顶 | | | | | | | | | | | | | | | 基本容量 005:4.90kN{0.5tf} 010:9.80kN{1tf} 025:24.5kN{2.5tf} 050:49.0kN{5tf} 100:98.0kN{10tf} 150:147kN{15tf} 200:196kN{20tf} | | | | | | | | | | | | | | | | | | | | | | | 蜗轮蜗杆减速比 L、H 实际减速比请参照详细情况。 | | 额定行程 1:100mm 2:200mm 3:300mm 4:400mm 5:500mm 6:600mm 8:800mm 10:1000mm 12:1200mm 15:1500mm 20:2000mm | | 法兰安装方向 ※滑动螺母规格时必需注明。 |
丝杆类型 S:基本型 M:止转规格 R:滑动螺母类型 | |||||||
螺杆种类 B:滚珠丝杆 | 安装形状 U:上提用 D:下吊用 |
上提用上提用下吊用下吊用
蜗轮速比:H蜗轮速比:L蜗轮速比:H蜗轮速比:L
JWB005USH1 JWB005USL1 JWB005DSH1 JWB005DSL1
JWB005USH2 JWB005USL2 JWB005DSH2 JWB005DSL2
JWB005USH3 JWB005USL3 JWB005DSH3 JWB005DSL3
JWB005USH4 JWB005USL4 JWB005DSH4 JWB005DSL4
JWB005USH5 JWB005USL5 JWB005DSH5 JWB005DSL5
JWB005USH6 JWB005USL6 JWB005DSH6 JWB005DSL6
JWB005USH8 JWB005USL8 JWB005DSH8 JWB005DSL8
JWB005UMH1 JWB005UML1 JWB005DMH1 JWB005DML1
JWB005UMH2 JWB005UML2 JWB005DMH2 JWB005DML2
JWB005UMH3 JWB005UML3 JWB005DMH3 JWB005DML3
JWB005UMH4 JWB005UML4 JWB005DMH4 JWB005DML4
JWB005UMH5 JWB005UML5 JWB005DMH5 JWB005DML5
JWB005UMH6 JWB005UML6 JWB005DMH6 JWB005DML6
JWB005UMH8 JWB005UML8 JWB005DMH8 JWB005DML8
JWB005URH1U JWB005URL1U JWB005DRH1U JWB005DRL1U
JWB005URH1D JWB005URL1D JWB005DRH1D JWB005DRL1D
JWB005URH2U JWB005URL2U JWB005DRH2U JWB005DRL2U
JWB005URH2D JWB005URL2D JWB005DRH2D JWB005DRL2D
JWB005URH3U JWB005URL3U JWB005DRH3U JWB005DRL3U
JWB005URH3D JWB005URL3D JWB005DRH3D JWB005DRL3D
JWB005URH4U JWB005URL4U JWB005DRH4U JWB005DRL4U
JWB005URH4D JWB005URL4DJ WB005DRH4D JWB005DRL4D
JWB005URH5U JWB005URL5U JWB005DRH5U JWB005DRL5U
JWB005URH5D JWB005URL5D JWB005DRH5D JWB005DRL5D
JWB005URH6U JWB005URL6U JWB005DRH6U JWB005DRL6U
JWB005URH6D JWB005URL6D JWB005DRH6D JWB005DRL6D
JWB005URH8U JWB005URL8U JWB005DRH8UJWB005DRL8U
JWB005URH8D JWB005URL8DJ WB005DRH8DJWB005DRL8D
更多产品规格请垂询刘经理-171-0185-0785
