椿本离合器

凸轮离合器 (单向离合器)

椿本电箱离合器是机械式离合器的代表产品。

配列复数凸轮,机械式无背隙的单向离合器(单向离合器)。
离合器共有三个用途:止逆,超越和分度。

SR离合器 (单回转离合器)

通过简单地操作拉杆,将连续旋转的外轮(驱动端)传递到内轮(负载端),进行1次或整数次回转的离合器。

采用内外环啮合的结构与其它摩擦结构、棘轮结构、键槽结构的离合器相比,可具有更可靠的定时驱动性能。


Tsubaki clutch椿本凸轮离合器, 日本椿本TSUBAKI单向离合器,CAM-CLUTCH,单向轴承。

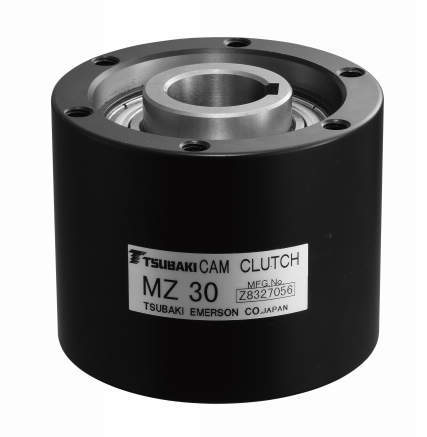

1、MZ系列,

扭矩范围:186~3040N・m,


MZ15、MZ17、MZ20、MZ30-22、MZ30-25、MZ30、MZ35、MZ45-40、MZ45、MZ60-50、MZ60-55、MZ60,MZ70-65,MZ70


可以提供联轴器类型(MZ-C),MZ凸轮离合器也就是加上滚子链联轴器。苏州上野推荐型号如下:

MZ20C-RH、MZ30C-RH、MZ45C-RH、MZ60C-RH、MZ70C-RH

型号(内环 左啮合)

MZ20C-LH、MZ30C-LH、MZ45C-LH、MZ60C-LH、MZ70C-LH。


2、MZ-G系列,比起 MZ系列 ,有润滑脂。扭矩范围:186~3040N?M。G 表示 外环外周研磨规格。

根据不同扭矩推荐如下型号:


MZ15G、MZ17G、MZ20G、MZ30G-22、MZ30G-25、MZ30G、MZ35G、MZ45G-40、MZ45G、MZ60G-50、MZ60G-55、MZ60G、MZ70G-65、MZ70G


3、超越类型MG系列

   扭矩范围:314~176000N・m

CAM-CLUTCH  型号如下:MG300

MG400、MG500、MG600、MG700、MG750、MG800、MG900、MG1000、MG1100、MG1200、MG1300


 提供安装列滚子链联轴器的MG-C类型


加上链条联轴器型号如下:

型号

(内环 左啮合)

MG300C-LH、MG400C-LH、MG500C-LH、MG600C-LH、MG700C-LH、MG750C-LH、MG800C-LH、MG900C-LH、MG1000C-LH

有左就有右,苏州上野同样可以帮忙选择你需要的型号:

型号(内环 右啮合)

MG300C-RH、MG400C-RH、MG500C-RH、MG600C-RH、MG700C-RH、MG750C-RH、MG800C-RH、MG900C-RH、MG1000C-RH


4、PB系列 使用外环套筒,可简单安装外径小的链轮,齿轮和带轮

最适于外径小的轮毂。

使用外环套筒,可简单安装外径小的链轮,齿轮和带轮。

扭矩范围:29.4~2110N.M


特點:全部品种为库存品,可迅速交货

型号

(内环 右啮合)

PB3-RH、PB5-RH、PB6-RH、PB8-RH、PB10-RH、PB12-RH、PB14-RH


型号(内环 左啮合)

PB3-LH、PB5-LH、PB6-LH、PB8-LH、PB10-LH、PB12-LH、PB14-LH



5、200系列  扭矩范围:39.2~1400N・m

无内环,可直接安装于轴上的类型



型号、B203、B204、B205、B206、B207、B208、B209、B210、B211、B212、B213、B214


6、LD系列  扭矩范围:5.88~49NM

型号LD04、LD05、LD06、LD07、LD08


7、ML系列 扭矩稍微大些,選擇 扭矩范围:70~2300N・m

型号

ML15、ML20、ML25、ML30、ML35、ML40、ML45、ML50、ML55、ML60、ML70、ML80

型号 附带防尘密封圈

ML15-2GD、ML20-2GD、ML25-2GD、ML30-2GD、ML35-2GD、ML40-2GD、ML45-2GD、ML50-2GD、ML55-2GD

ML60-2GD、ML70-2GD、ML80-2GD


8、MR系列  更大的扭矩苏州上野推荐系列,扭矩范围:9500~33800N・m  用户钢铁行业。

型号

MR750、MR800、MR900、MR1000


9、BB系列  与轴承(6200S)与离合器一体化。扭矩范围:29~260N・m



型号

BB15、BB17、BB20、BB25、BB30、BB35、BB40


1K-K型

BB15-1K-K、BB17-1K-K、BB20-1K-K、BB25-1K-K、BB30-1K-K、BB35-1K-K、BB40-1K-K

2K-K型

BB15-2K-K、BB17-2K-K、BB20-2K-K、BB25-2K-K、BB30-2K-K、BB35-2K-KBB40-2K-K

2GD型 两侧附带橡胶制接触密封

BB15-2GD、BB17-2GD、BB20-2GD、BB25-2GD、BB30-2GD、BB35-2GD

BB40-2GD

2GD1K-K型 两侧附带橡胶制接触密封

BB15-2GD1K-K

BB17-2GD1K-K、BB20-2GD1K-K

BB25-2GD1K-K、BB30-2GD1K-K、BB35-2GD1K-K、BB40-2GD1K-K



更多型号规格欢迎垂询刘经理 171-0185-0785
